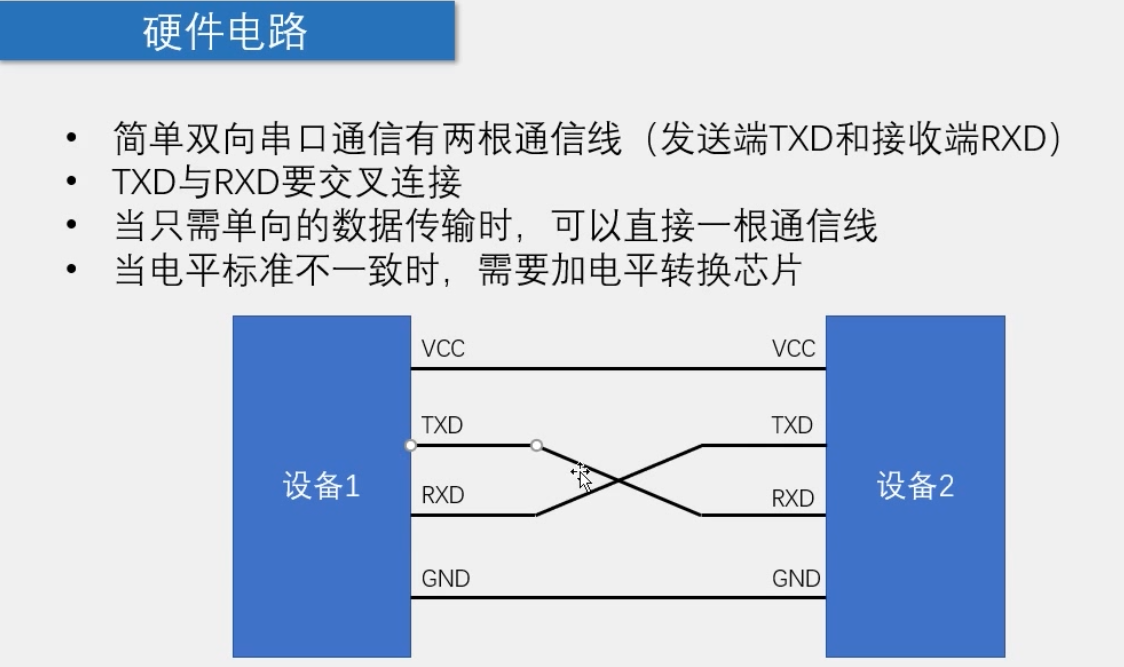

串口通信
电平标准
TTL：+5V表示1，0V表示0

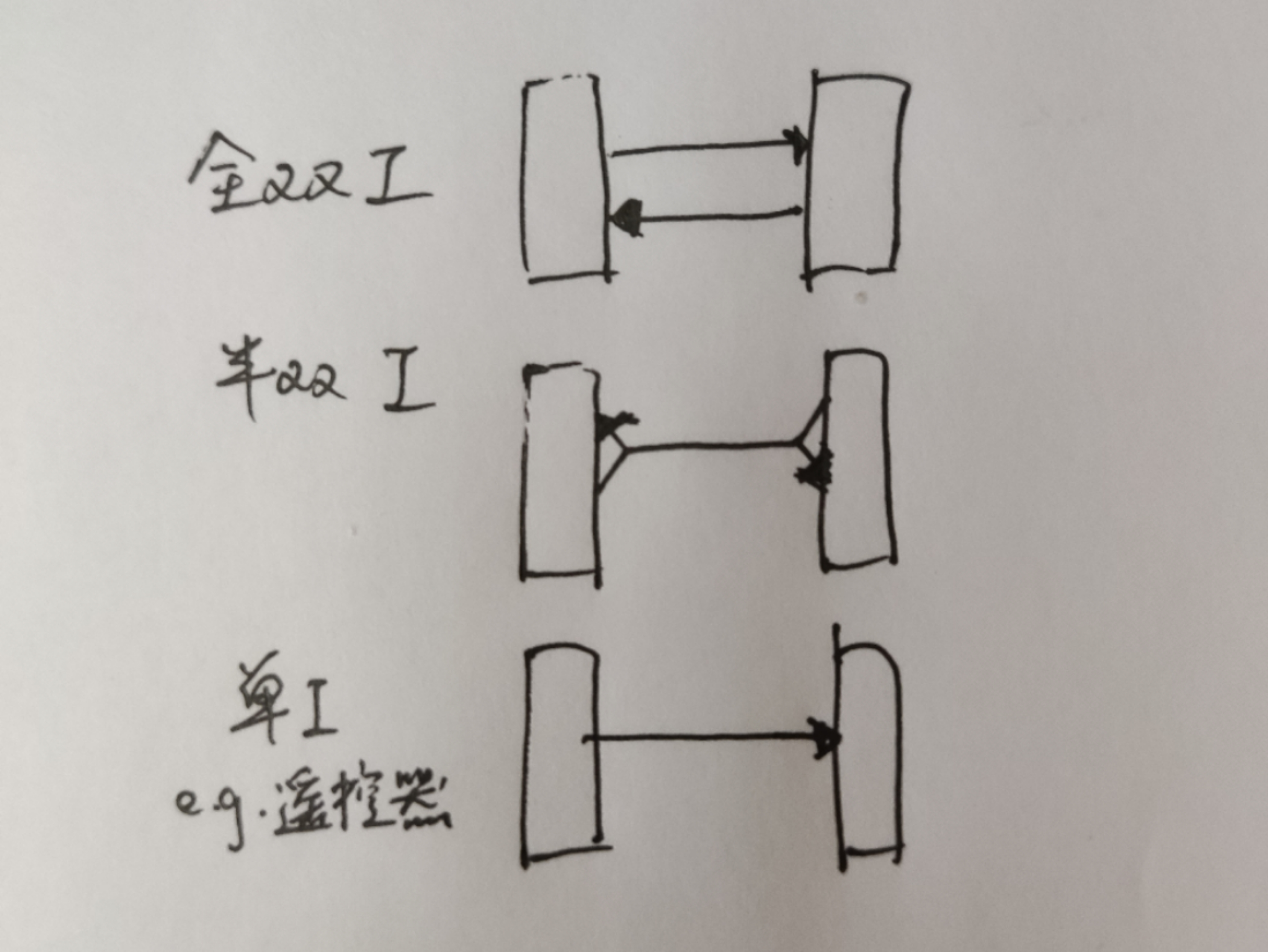

异步：A发了1s的1和1s的0，那B就可以连续两次0.5s发1和两次0.5s的0

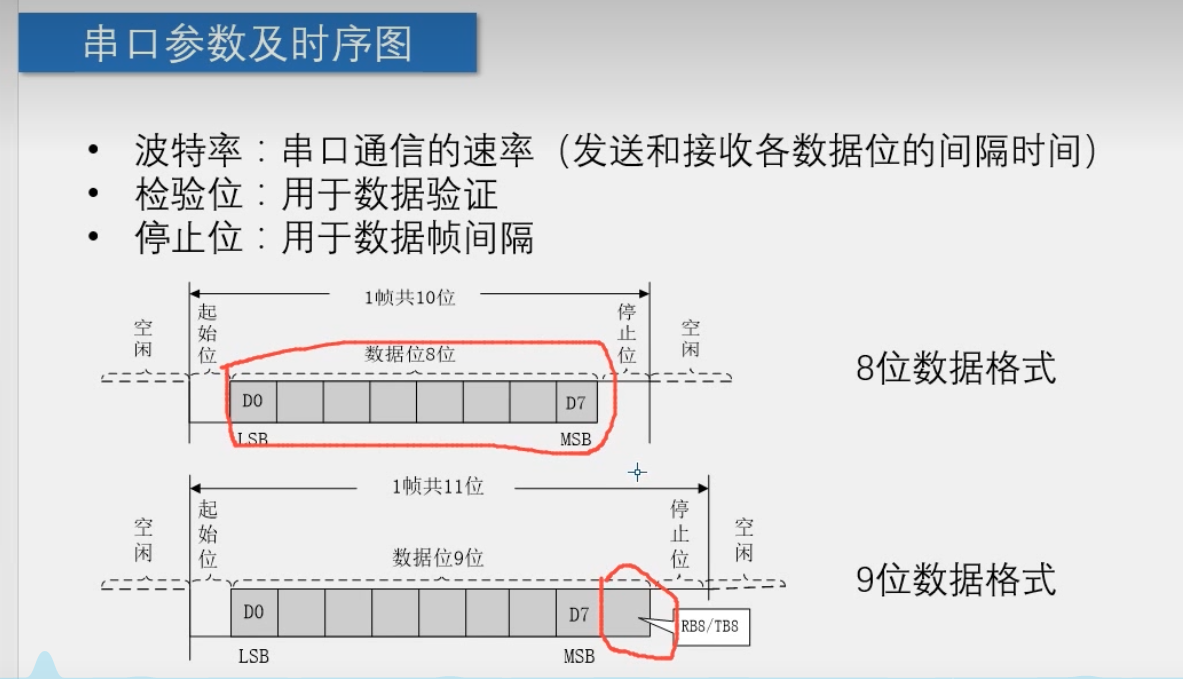

检验位(9位)
奇校验
//收：0000 0011 1
//发：0000 0011 1
//但是如果是0000 1010 1就也会补1，排错率不高//收：1110 0000 0
//发：1100 0000 0
//这时就是错误的，说明数据出了问题

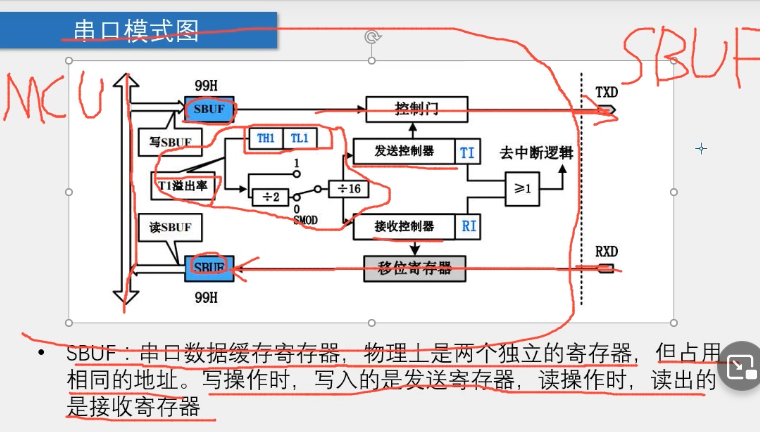

中间圈起来那块是控制波特率的
发送寄存器： X=SBUF
接收寄存器：SBUF=X
通信初实现
16位定时器/计时器和8位自动重装载的区别
就是十六位记的数多，但每次都需要自己写的代码赋初值，浪费时间。双八位就是将十六位分开，一个计数，另一个存放初值，每次计数完成后AR会自动将值赋给CNT，不用代码处理，比较快，但只有八位所以记的数少了。
上代码
#include <REGX52.H>
#include "Delay.h"
void UART_Init()//4800bps@11.0592MHz
{
//串口部分
SCON = 0x40; //8位数据,可变波特率
PCON &= 0x7F;
//定时器1部分，T1是串口专用的定时器
TMOD &= 0x0F; //设置定时器模式
TMOD |= 0x20; //设置定时器模式
TL1 = 0xFA; //设定定时初值
TH1 = 0xFA; //设定定时器重装值
ET1 = 0; //禁止定时器1中断
TR1 = 1; //启动定时器1
}
void UART_SendByte(unsigned char Byte)
{
SBUF=Byte;//SBUF写入,被赋值
while(TI==0);//本来TI=0，但是在数据传输完成之后串口会自动将1赋给TI,因此需要软件进行复位。
TI=0;//软件复位
}
void main()
{
UART_Init();
UART_SendByte(0x11);
while(1)
{
}

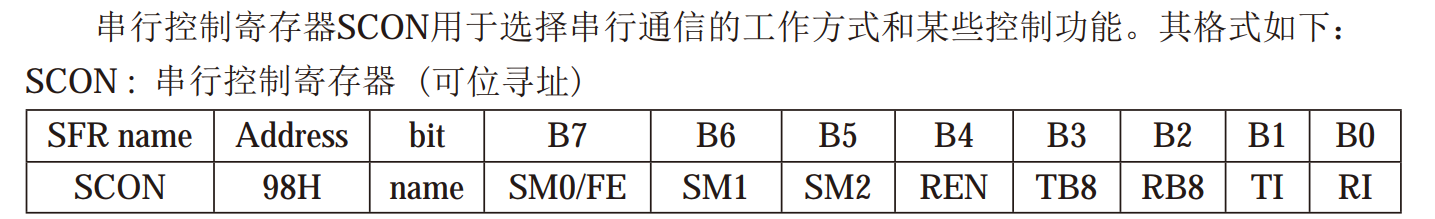

}①串口部分SCON(serial control)&PCON(power control)
SCON = 0x40; //8位数据,可变波特率

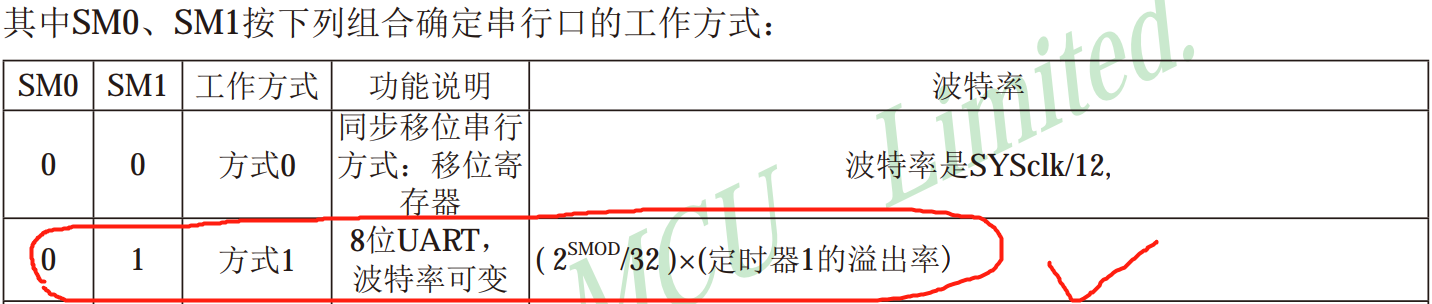

PCON &= 0x7F; SM0&SM1

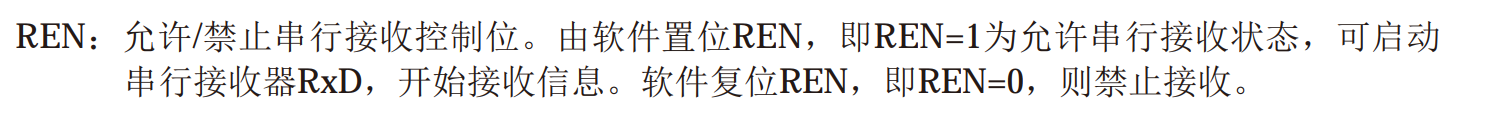

REN给0/1都可以

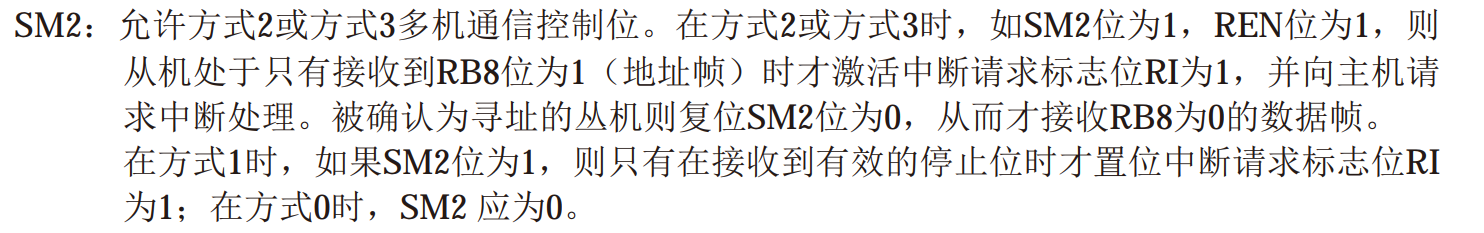

SM2，TB8，RB8跟模式1无关，给0

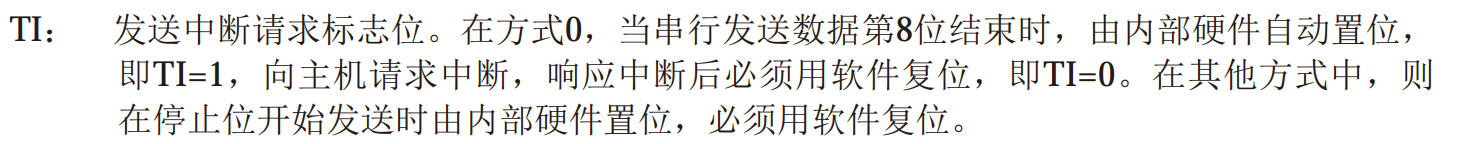

就是发送结束后，硬件给T1置1，表示发送完了，然后请求中断的时候TI=0，必须用软件复位是指要人为在软件中使TI=1
TI=0 —-发送—完毕——硬件—> T1=1 —请求中断—> TI=1 —主机响应中断——软件复位> TI=0
TI最开始为0

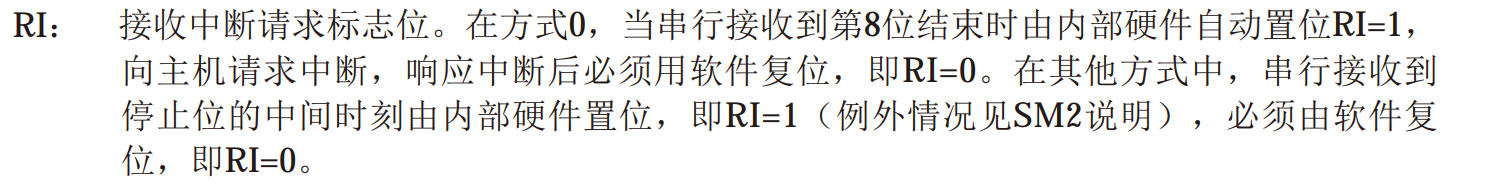

对RI的理解和TI一样
所以SCON=0100 0000 —> 0x40
②PCON，用波特率计算搞出来的
定时器部分

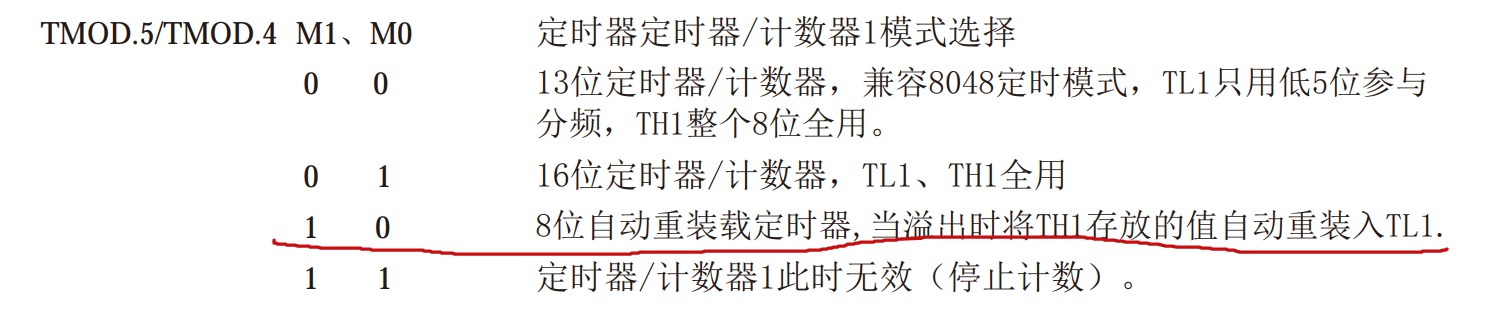

要改为定时器1
TMOD &= 0x0F; & 0000 1111
TMOD |= 0x20; | 0010 0000小小问题
当我把下面这串
void main()
{
UART_Init();
UART_SendByte(0x11);
while(1)
{
}
}改成
void main()
{
UART_Init();
while(1)
{
UART_SendByte(0x11);
}
}当为0x11时正常且不断输出11，当为0x66时异常且不断输出96，是因为波特率的误差，此时我们让它翻慢点就可以正常输出了(让他稳定点)
void main()
{
UART_Init();
while(1)
{
UART_SendByte(0x11);
Delay(1);//让他慢慢翻
}
}

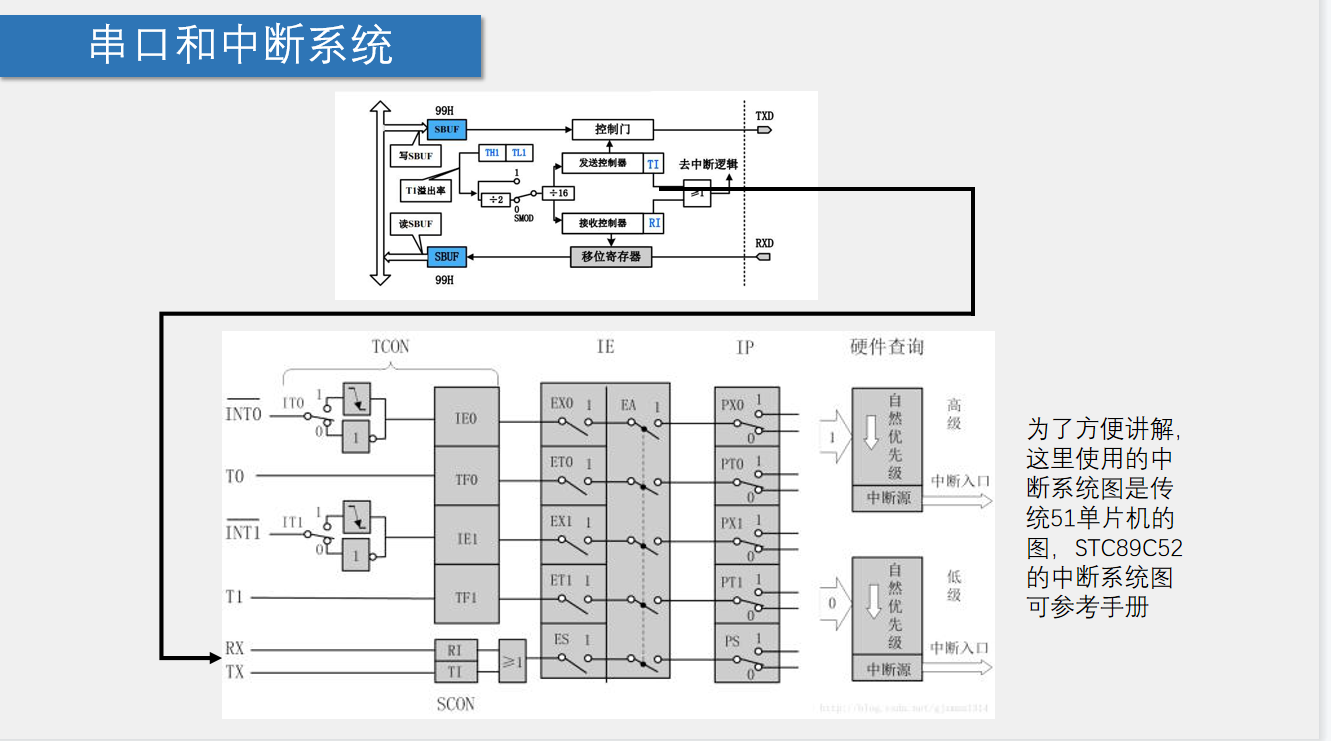

我们要启用串口中断，而不是定时器中断，定时器中断是到点了就中断，串口中断是有数据过来中断，所以要配置定时器不中断即ET1等于0，然后开启串口中断
中断服务函数
模板
void UART_Rountine() interrupt 4//中断服务子函数
{
if(RI==1)
{
RI=0;
}
}例子
void UART_Rountine() interrupt 4//中断服务子函数
{
if(RI==1)//区分发送和接收，发送和接收都会触发中断
//而且二者占用同一个通道，写这个是为了判断，然后把发送和接受分开
{
P2=~SBUF;
UART_SendByte(SBUF);
RI=0;
}
}算波特率
TL1 = 0xFA; //设定定时初值
TH1 = 0xFA; //设定定时器重装值FA—16转10—> 250
那么一个TL1/TH1对应8byte，也就是256，定时器每隔256-250=6µs溢出一次(每计6个数就溢出一次)，11.0529MHz晶振对应12T模式下的0.924µs计数一次
溢出的频率=0.924/6=0.154MHz
0.154MHz/16=0.009625MHz
0.009625×1000×1000=9625？应该是接近4800的才对………up主用的12MHz来算，算到了4807
