2-1点亮一个LED

#include <REGX52.H>
#include <INTRINS.H>

void Delay500ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 4;
	j = 129;
	k = 119;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void main()
{
	while(1)
	{	P2 = 0xFE;//对应1111 1110即只有D1亮
		Delay500ms();//亮了后等500ms
		P2 = 0xFF;//对应 1111 1111 即都不亮
		Delay500ms();//不亮后等500ms
	}
}

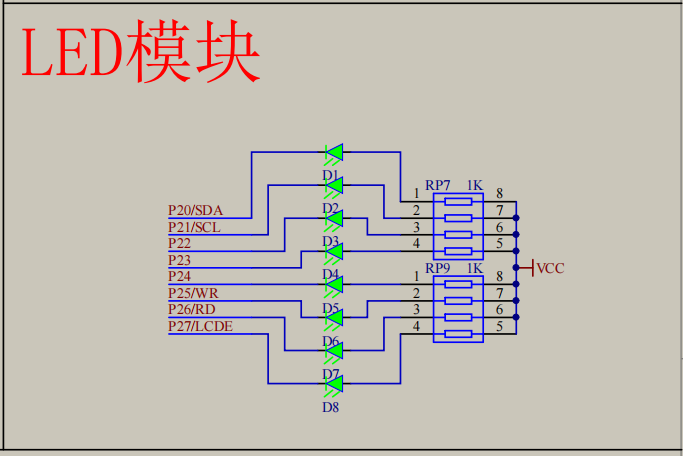

LED模块

解释：为什么1不亮0亮，是因为LED一端接了VCC高电平，则另一端应该给低电平即0，才有电流输出

2-3流水灯

①

#include<REGX52.H>
#include<INTRINS.H>

void Delay500ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 4;
	j = 129;
	k = 119;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}


void main()
{
	while(1)
	{
		P2 = 0xFE;//1111 1110
		Delay500ms();
		P2 = 0xFD;//1111 1101
		Delay500ms();
		P2 = 0xFB;//1111 1011
		Delay500ms();
		P2 = 0xF7;//1111 0111
		Delay500ms();
		P2 = 0xEF;//1110 1111
		Delay500ms();
		P2 = 0xDF;//1101 1111
		Delay500ms();
		P2 = 0xBF;//1011 1111
		Delay500ms();
		P2 = 0x7F;//0111 1111
		Delay500ms();
	}
}

②

#include <REGX52.H>

void Delay1ms(unsigned int xms)		//@11.0592MHz
{
	unsigned char i, j;
/*
*对while循环的理解:这个Delay1ms是针对1ms的，当下面程序需要n个1ms，就会循环n次1ms延时的程序
*/
	while(xms)
	{
		i = 2;
		j = 199;
		do
		{
			while (--j);
		} while (--i);
		xms--;
	}
}
//上面自定义函数

void main()
{
		while(1)
		{
			P2 = 0xFE;//1111 1110
			Delay1ms(500);
			P2 = 0xFD;//1111 1101
			Delay1ms(500);
			P2 = 0xFB;//1111 1011
			Delay1ms(500);
			P2 = 0xF7;//1111 0111
			Delay1ms(500);
			P2 = 0xEF;//1110 1111
			Delay1ms(500);
			P2 = 0xDF;//1101 1111
			Delay1ms(500);
			P2 = 0xBF;//1011 1111
			Delay1ms(500);
			P2 = 0x7F;//0111 1111
			Delay1ms(500);
		}
}

3-1独立按键控制LED灯亮灭

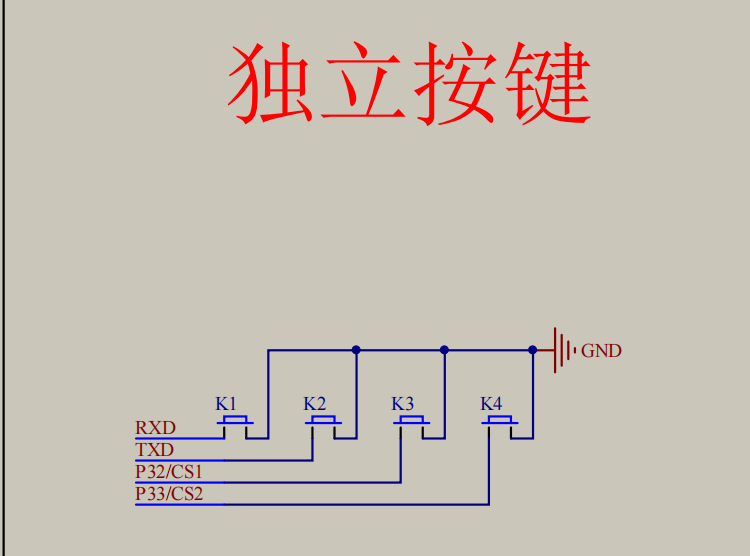

独立按键

#include <REGX52.H>
void main()
{
	while(1)
	{
		if(P3_1 == 0)//P_3对应第一个独立按键，表示按下该按键时，执行下面语句
		{
			P2_0 = 0;
		}
		else
		{
			P2_0 = 1;
		}
	}
}
#include <REGX52.H>

void Delay(unsigned int xms)		//@11.0592MHz
{
	unsigned char i, j;
	while(xms)
	{
		i = 2;
		j = 199;
		do
		{
			while (--j);
		} while (--i);
	xms--;
	}
}


void main()
{
	while(1)
	{
		if(P3_1 == 0)
		{
			Delay(20);
			while(P3_1 == 0);//如果还按着，就不执行下面的，进入死循环
			Delay(20);
			P2_0 = ~P2_0;
		}
	}
}

3.3独立按键控制LED显示二进制
①
#include <REGX52.H>

void Delay(unsigned int xms)		//@11.0592MHz
{
	unsigned char i, j;
	while(xms--)
	{
		i = 2;
		j = 199;
		do
		{
			while (--j);
		} while (--i);
	}

}


void main()
{
	unsigned char LEDNum = 0;
	while(1)
	{

		if(P3_1 == 0)
		{
			Delay(20);
			while(P3_1 == 0);
			Delay(20);
			//P2 1111 1111 (初始化)
			P2++;//P2溢出变为0000 0000
			P2=~P2;//取反1111 1111
		}
	}
}
②
#include <REGX52.H>

void Delay(unsigned int xms)		//@11.0592MHz
{
	unsigned char i, j;
	while(xms--)
	{
		i = 2;
		j = 199;
		do
		{
			while (--j);
		} while (--i);
	}

}


void main()
{
	unsigned char LEDNum = 0;
	while(1)
	{

		if(P3_1 == 0)
		{
			Delay(20);
			while(P3_1 == 0);
			Delay(20);

			LEDNum++;//初始时LEDNum为0000 0000？
			P2=~LEDNum;//取反
		}
	}
}

对于按键消抖，检测松手的理解：

if(P3_1 == 0)//如果按了P3_1
		{
			Delay(20);//先延时20ms，跳过抖动阶段(消抖)
			while(P3_1 == 0);//如果还按着P3_1，则进入while的空循环，没有任何执行任务
			Delay(20);//松开手后，跳出while循环，再次进入抖动阶段(消抖)
	}

3-4独立按键控制LED位移

#include <REGX52.H>

unsigned char LEDNum;

void Delay(unsigned int xms)
{
	unsigned char i, j;
	while(xms--)
	{
		i = 2;
		j = 199;
		do
		{
			while (--j);
		} while (--i);
	}

}

void main()
{
	P2 = ~0x01;
	while(1)
	{
		if(P3_1 == 0)
		{
//把P2 =~0x01; 挪过来也一样
			Delay(20);
			while(P3_1 == 0);
			Delay(20);

			LEDNum++;//实现每次右移，++几次就右移几下
			if(LEDNum >= 8)
			{
				LEDNum = 0;
			}
			P2 =~(0x01<<LEDNum);
		}
			if(P3_0 == 0)
			{
				Delay(20);
				while(P3_0 == 0);
				Delay(20);

			if(LEDNum == 0)//即此时亮的灯为D1，P2为0000 0001，当num=7后，0x01<<LEDNum<==>0000 0001的1往左移动7位，即1000 0000，亮的是D8，左移成功
			{
				LEDNum = 7;
			}
			else
			{
				LEDNum--;;//实现每次左移，++几次就左移几下
			}
			P2 =~(0x01<<LEDNum);
		}
	}
}

4-1静态数码管位移

共阴极，亮的为1(共阴极—高电平)

1011 1110为段码(显示6)

共阳极，亮的为0(共阳极—低电平)

段码为0100 0001

共阴极:

当只需要亮第三个数字时，第124的共阴极处连接高电平(给1)，而第3的共阴极给0，则只有第三个灯会亮，至于怎么亮，看上面两个例子

ps:四组A/B/C….都接在同一个1174211053那里(共用引脚，四个数字只能是一样的 )

74HC245为双向数据缓冲器：VDD和GND为电源，OE为芯片使能端,A0与B0对应….

DIR—>direction，数据读取方向

当LE接VCC时，A0传数据给B0

高电平驱动能力弱，低电平驱动能力强，所以这个缓冲器可以增强信号，使数码管更亮

//以上是之前没在typora写的笔记，不再做过多的补充和修改

4-1静态数码管位移

目的：实现第三个数码管亮起

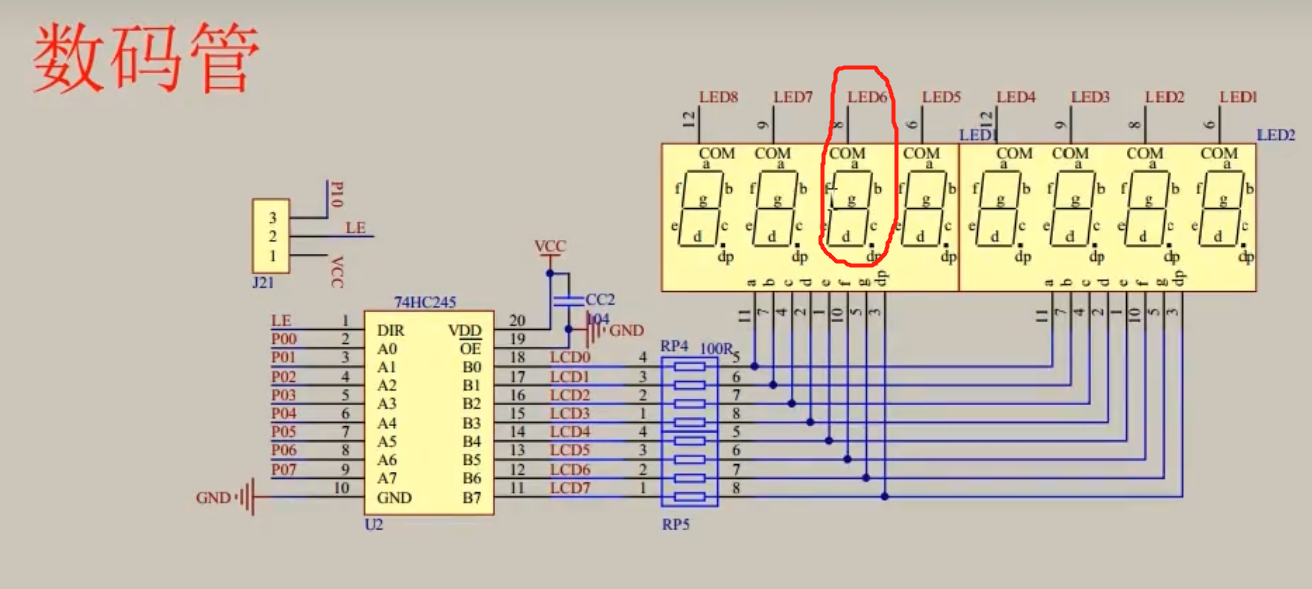

数码管

第三个灯对应的是LED6

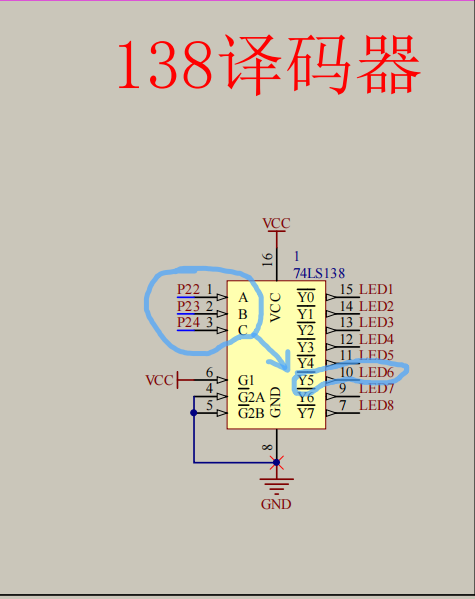

138译码器

P2_4 P2_3 P2_2——->Y5——->LED6

根据十进制转二进制，Y5的5转为二进制是101，则有

P2_4 = 1;
P2_3 = 0;
P2_2 = 1;

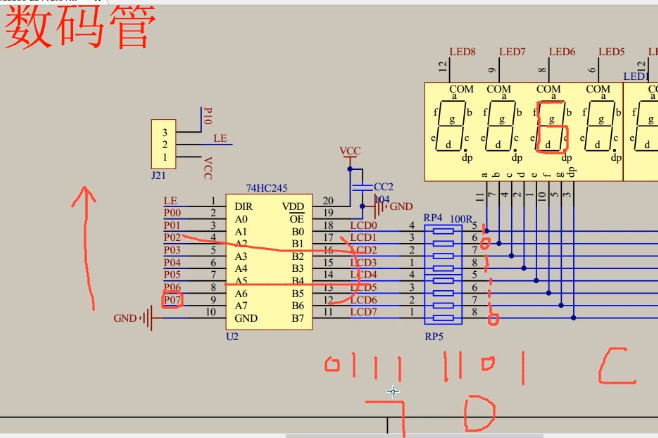

数码管

此时要让LED6亮起6，则acdefg为1(共阴极)因为他们后面接到了GND(低电平)，要给他高电平对应)，对应到P0口则是(要从下往上读，即从P0_7读到P0_0)0111 1101二进制转十六进制，则为0x7D

#include <REGX52.H>

void main()
{
    //下面的三步操作是让P2接口对应到Y5，“101”是因为5(10进制)转为二进制时对应的值是101
	P2_4 = 1;
	P2_3 = 0;
	P2_2 = 1;
    //P0这看代码前面的解释
	P0 = 0x7D;//为了让第三个位置的灯亮起
	while(1)
	{

	}
}

使用数组实现

对于Number

显示的字母转为2进制推算

静态显示(只能有一个数字)

#include <REGX52.H>

unsigned char NixieTable[] = {0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x5E,0x6E};
//0~9-->0~9 10-d 11-y

//自定义函数
void Nixie(unsigned char Location,Number)
{
	switch(Location)
	{
		//单片机上第一个位置的灯对应的是LED8
        //这里用138译码器实现，取值顺序CBA
		case 1:P2_4 = 1;P2_3 = 1; P2_2 = 1;break;//111-8-第一盏灯
		case 2:P2_4 = 1;P2_3 = 1; P2_2 = 0;break;//110-7-第二盏灯
		case 3:P2_4 = 1;P2_3 = 0; P2_2 = 1;break;
		case 4:P2_4 = 1;P2_3 = 0; P2_2 = 0;break;
		case 5:P2_4 = 0;P2_3 = 1; P2_2 = 1;break;
		case 6:P2_4 = 0;P2_3 = 1; P2_2 = 0;break;
		case 7:P2_4 = 0;P2_3 = 0; P2_2 = 1;break;
		case 8:P2_4 = 0;P2_3 = 0; P2_2 = 0;break;
	}
	P0=NixieTable[Number];//在该位置上亮起的数字
}
void main()
{

	while(1)
	{

		Nixie(1,5);//位置(第几个数码管)，数字(如果是字母的话，那就是所要的字母对应数组的位置的位次)
	}
}

三位对应138译码器的ABC口

138译码器

动态显示(多个数字，需要消影)

消影

位选 段选 位选 段选(进行下一次位选时，段选没有改变)

改成：位选 段选 清零 位选 段选

#include <REGX52.H>

unsigned char NixieTable[] = {0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x5E,0x6E};
//0~9-->0~9 10-d 11-y

void Delay(unsigned int xms)		//@11.0592MHz
{
	unsigned char i, j;

	while(xms--)
	{
		i = 2;
		j = 199;
		do
		{
			while (--j);
		} while (--i);
	}
}


void Nixie(unsigned char Location,Number)
{
	switch(Location)
	{
		//1st light--> LED8
		//8th light--> LED1
		case 1:P2_4 = 1;P2_3 = 1; P2_2 = 1;break;
		case 2:P2_4 = 1;P2_3 = 1; P2_2 = 0;break;
		case 3:P2_4 = 1;P2_3 = 0; P2_2 = 1;break;
		case 4:P2_4 = 1;P2_3 = 0; P2_2 = 0;break;
		case 5:P2_4 = 0;P2_3 = 1; P2_2 = 1;break;
		case 6:P2_4 = 0;P2_3 = 1; P2_2 = 0;break;
		case 7:P2_4 = 0;P2_3 = 0; P2_2 = 1;break;
		case 8:P2_4 = 0;P2_3 = 0; P2_2 = 0;break;
	}
	P0=NixieTable[Number];
	Delay(1);
    //把这句话删掉的话就没那么亮，应该是让一个位置上的数据管亮完1ms后迅速清零，然后再亮下一个，三个管都亮完只需要3ms，且中间有清零过程，所以视觉上看到的时三管灯同时亮
	P0 = 0x00;//清零过程，不让别的数码管瞎亮
}
void main()
{

	while(1)
	{

		Nixie(1,5);
		Nixie(2,2);
		Nixie(3,10);
        Nixie(4,11);
        Nixie(5,5);
	}
}
